U.S.Robotics USR 9107 A - Manuale Configurazione Adsl
Collegare un'estremità del cavo telefonico alla porta telefonica (ADSL) sul retro del router U.S.Robotics USR 9107 A.
Collegare l'altra estremità alla presa a muro del telefono.
Collegare il cavo Ethernet: è necessario collegarne prima uno e proseguire con i dispositivi aggiuntivi dopo aver
completato la configurazione iniziale.
Inserire un'estremità del cavo Ethernet in una delle porte contrassegnate da 1, 2, 3 e 4 sul retro del U.S.Robotics USR 9107 A.
Collegare l'altra estremità a una porta Ethernet al Pc.
Collegare un'estremità dell'adattatore di alimentazione CA alla presa 9VDC sul retro del router e l'altra estremità a una presa di
corrente standard.
Premere l'interruttore Power (Alimentazione) sul retro del router.
Inserire il CD-ROM di installazione USRobotics nell'unità CD-ROM del computer.
Il programma procede quindi all'installazione di EasyConfigurator.
EasyConfigurator è in grado di configurare il router in base alle impostazioni inserite manualmente o indicate dall'ISP.
Inserire "User e Password" di default del Router U.S.Robotics USR 9107 A :
user: admin
password: admin
Fare clic su Log In (Accedi) e attendere qualche istante
Selezionare il proprio Paese il provider di servizi Internet (ISP) dagli elenchi a discesa.
Se il proprio Paese o ISP non è presente negli elenchi a discesa o si vuole procedere all'installazione manualmente, selezionare Other (Altro)
inserire il nome utente e la password forniti dall'ISP.
Fare clic su Apply (Applica) per continuare.
il sistema esegue un tentativo di accesso a Internet, che potrebbe richiedere qualche minuto, dopodiché viene visualizzata la seguente pagina di stato.
Se viene visualizzato lo stato CONNECTED TO THE INTERNET (Connesso a Internet), la configurazione del
U.S.Robotics USR 9107 A per la connessione a Internet è riuscita.
In caso contrario ripetere la configurazione dal principio facendo attenzione ai "Parametri di Configurazione" selezionati.

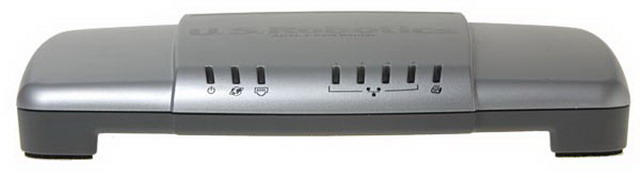

di seguito vengono riportati i significati dei LED e delle porte del U.S.Robotics USR 9107 A
