Planet ADE 3110A Manuale configurazione ADSL

Per procedere con la configurzione ADSL del Planet ADE 3110A collegate il PC al modem router con cavo etherent ed aprite il Browser (Internet Explorer, Safari, Firefox, Opera, Chrome, etc); digitate nella barra degli indirizzi 10.0.0.2 come evidenziato nell'imagine sottostante.
Planet ADE 3110A

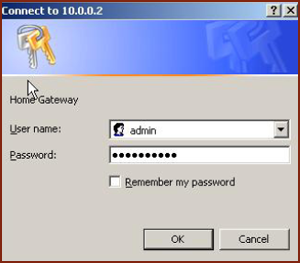

apparirà una finestra di login del modem dove ci verrà richiesto username e password: digitiamo come Username = admin e come Password = epicrouter
effettuamo il login (vedi immagine sottostante)
Planet ADE 3110A

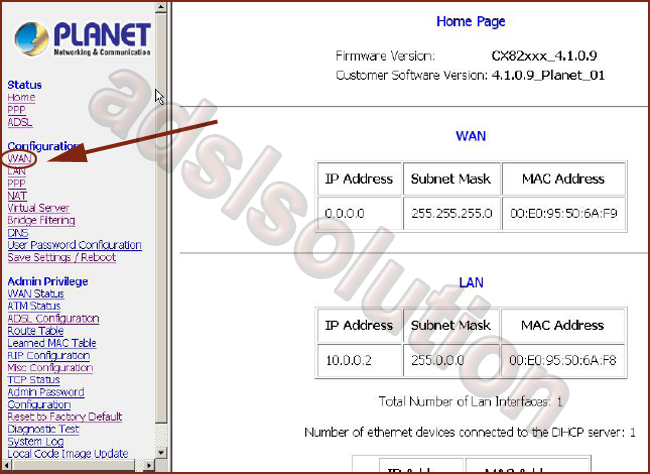

ci troveremo nella schermata principale del nostro Planet ADE 3110A: andiamo sulla voce "WAN" come evidenziato nell'immagine sottostante
Planet ADE 3110A

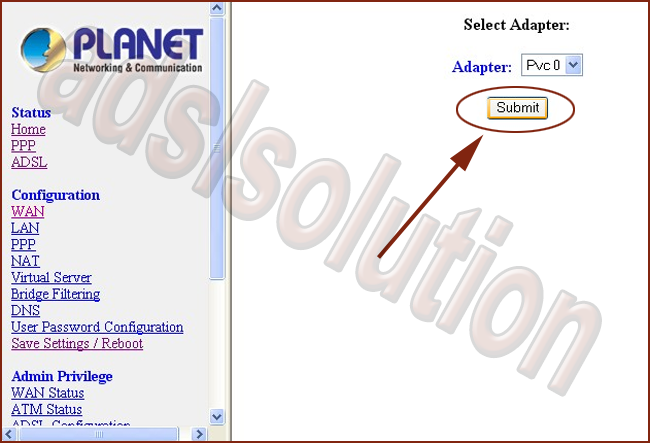

visualizzeremo una finestra in cui ci verrà richiesto di selezionare l' Adpter: scegliamo la voce "Pvc 0" e clicchiamo su "Submit" vedi immagine sottostante
Planet ADE 3110A
ora possiamo iniziare a configurare la nostra connessione ADSL
dovremo inserire i parametri forniti dal nostro ISP (Internet service Provider): per una verifica sui parametri di configurazione adsl visualizza la pagina "parametri di Configurazione".

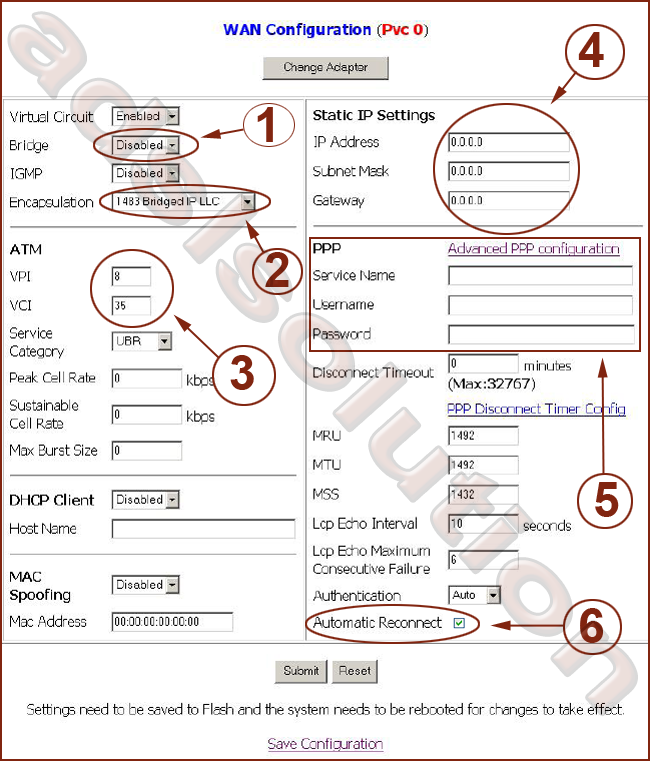

Inserire i seguenti parametri nella schermata :
Bridge : impostiamo in "Disabled", vedi punto 1
Encapsulation : impostiamo il protocollo utilizzato dal nostro ISP ADSL, vedi punto 2
VPI / VCI : impostiamo il VPI ed il VCI forniti dal nostro ISP ADSL, vedi punto 3
Static IP Settings : nelle voci IP Address, Subnet Mask, Gateway, impostiamo il valore 0.0.0.0 , vedi punto 4
Service Name : impostiamo il nome che vogliamo dare alla nostra connessione, vedi punto 5
Username : username fornita dal nostro ISP ADSL per la connessione, vedi punto 5
Password : inseriamo la password fornita dal nostro ISP ADSL per la connessione, vedi punto 5
Automatic Reconnect : mettiamo la spunta, vedi punto 6
Planet ADE 3110A

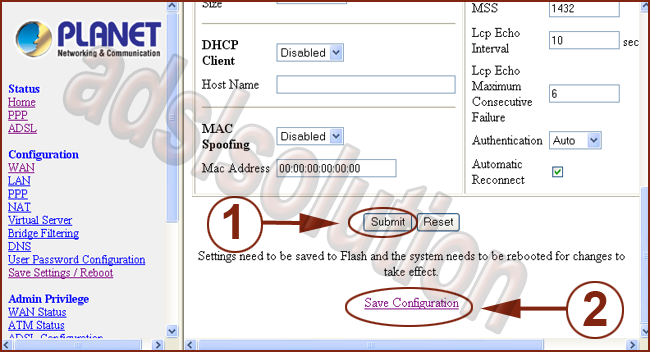

dopo aver inserito i parametri come indicato precedentemente clicchiamo in fondo alla pagina sulla voce "Submit" ed infine su "Save Configuration" come evidenziato nell'immagine sottostante
Planet ADE 3110A

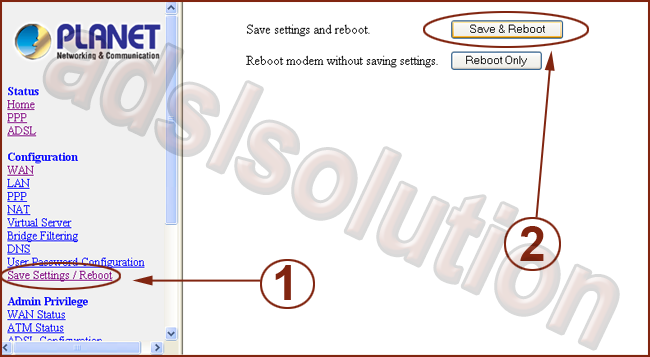

per rendere esecutive le modifiche dobbiamo riavviare il modem router Planet ADE 3110A: clicchiamo sulla voce "Save Settings / Reboot" del menù laterale e poi su "Save & Reboot" come evidenziato nel punto 2 dell'immagine sottostante
Planet ADE 3110A

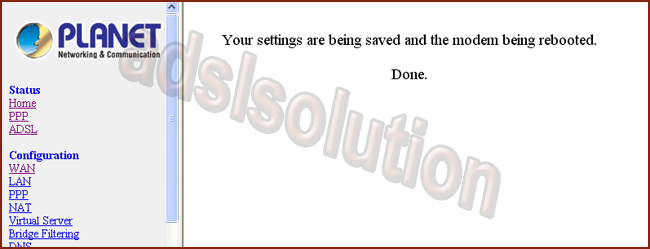

ora il modem router Planet ADE3110A si riavvierà: al termine visualizzeremo la schermata sottostante
Planet ADE 3110A
Se i parametri inseriti sono corretti a questo punto visualizzere il Led della connessione internet Verde e potrete iniziare la navigarione con il vostro modem router Planet ADE3110A.
