Banda Wi-Fi doppia simultanea (2,4 e 5 GHz) e 4 Porte Gigabit Ethernet (10/100/1000)

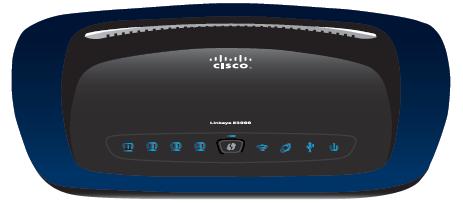

Led delle 4 Porte Ethernet (verde/blu): individuano le porte (traffico Router-Pc)

- accesi in modo fisso verde: il router è connesso a un dispositivo con porta Gigabit

- accesi in modo fisso blu: il router è connesso a un dispositivo con porta 10/100

- accesi in modo lampeggiante: indicano la presenza di traffico nella porta corrispondente



- Pulsante Wi-Fi Protected Setup consente di configurare automaticamente la protezione delle reti wireless.



- Led Wireless (blu) (traffico Router-Pc su rete Wireless ):

- accesa in modo fisso quando la funzione wireless è attivata

- accesa in modo lampeggiante indicano la presenza di traffico dati sulla rete Wi-Fi.



Led Internet (verde/blu) (traffico Router- Rete Internet ):

- accesa in modo fisso verde: il router è connesso a un dispositivo con porta Gigabit

- accesa in modo fisso blu: il router è connesso a un dispositivo con porta 10/100

- accesa in modo lampeggiante: indicano la presenza di traffico nella porta corrispondente



Led USB (blu)

- accesa in modo fisso: il router è connesso a un dispositivo con porta USB

- accesa in modo lampeggiante: indicano la presenza di traffico nella porta corrispondente



Led dell' Alimentazione (blu): si illumina quando il router viene acceso.

1) Connettere il trasformatore: Il LED Power del Linksys E3000 si accende.

2) Connettere le due estremità del cavo Ethernet rispettivamente su porta Ethernet posta sul pannello

posteriore del Linksys E3000 e porta Ethernet del computer: Il LED Ethernet si accende.

3) aprire il browser (Internet, Explorer, Mozilla, Firefox, Google Chrome, Safari, Opera) e inserisci l'indizzo ip del Linksys E3000: 192.168.1.1

4) Inserire "User e Password" di default del Modem Linksys E3000 (l'utente può modificare la password)

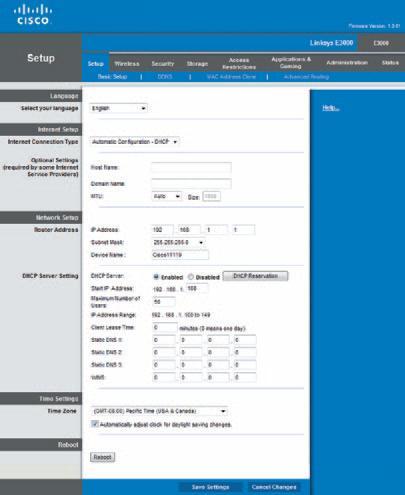

Eseguito il login ci troveremo davanti alla configurazione di base ( Basic Configuration ) nella quale possiamo cambiare la lingua (inseriamo Italy dal menu a discesa)

La sezione Internet Setup (Configurazione Internet) consente di configurare il router per la connessione Internet.

Nei campi "User e Password" inserire le credenziali fornite dal Provider (quali Tiscali, Alice, Infostrada ecc)

Negli altri campi è necessario inserire solo VPI, VCI e Protocollo suggeriti dal Provider; lasciare il resto di default;

Il tipo di connessione a Internet predefinito è impostato su Automatic Configuration - DHCP (Configurazione automatica - DHCP).

La modifica di questo campo, senza avere le nozioni sufficienti, può causare una mancata navigazione nonostante il router prenda un indirizzo Ip.



Al termine della configurazione eseguire un click in basso sul tasto reboot



Al riavvio il Linksys E3000 prenderà un indirizzo Ip in automatico: la configurazione è terminata.
